TIA Portal V17.0新特性預覽

TIA Portal V17.0新特性預覽

本文為慧蘭博原創

西門子在今年的11月發布了Product News，里面透露了一些TIA Portal V17.0以及下一代新的S7控制器的功能與特性。不過目前文檔里面透露的消息比較少，也沒有更多的詳細介紹，所以本篇文章就作為一個簡單了解吧。

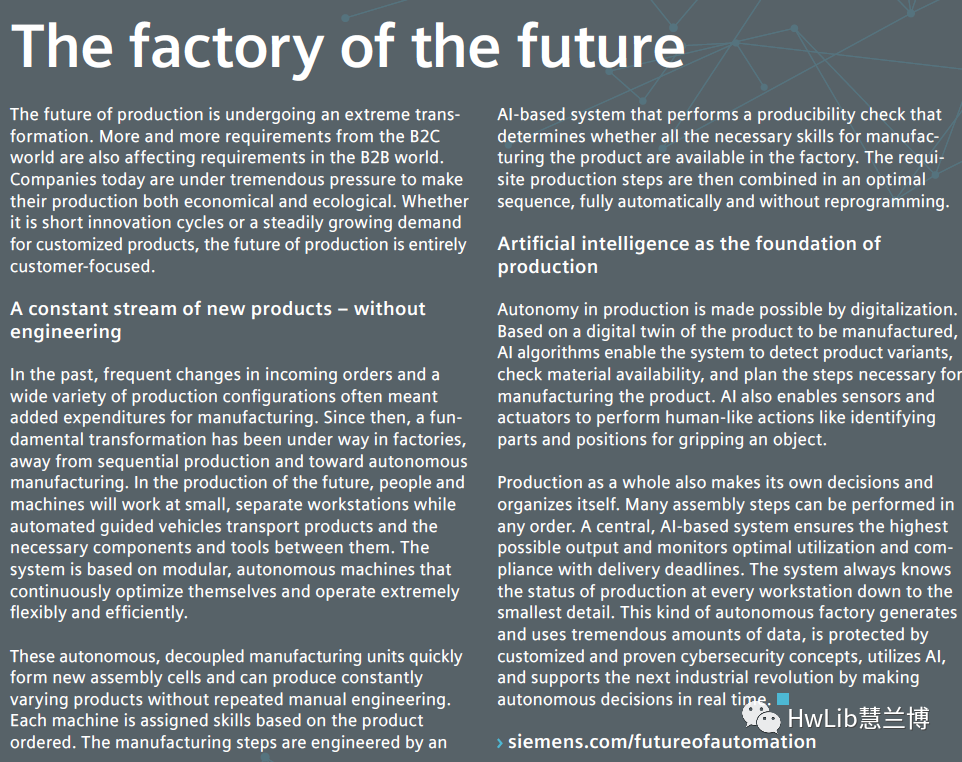

• 一開篇，西門子介紹了未來工廠的兩個重要特性，那就是柔性制造和人工智能。






  然后強調了數據的透明性和一致性，這點在大型工廠的自動化和信息化建設中尤為重要。大型生產企業通常都有好幾個系統，MES、ERP、能源管理、物流管理系統等等，如果做不到數據不落地、數出同源，那么必然會出現各個系統之間數據打架的情況。







• CFC和CEM

  Product News對TIA Portal V17.0介紹的很少，但是還是可以從中我們看出一些新的特性，首先就是對CFC(continuous function chart連續功能圖)的支持。但是從介紹中看，貌似只有S7-1500支持CFC，S7-1200極有可能不支持。

  除了CFC外，TIA Portal V17.0還有一種叫CEM(cause-and-effect matrix 因果圖/魚骨圖)的圖形化程序編輯器。CEM支持S7-1200和S7-1500。通過CEM可以直觀的看出各模塊之間的邏輯關系，便于快速調試及排除故障。









• 網絡安全


  新的S7控制器中集成了安全功能，可以通過TIA Portal V17進行權限配置，對那些通過OPC UA進行數據交互的應用提供了安全保障。






• 集成的機器人庫

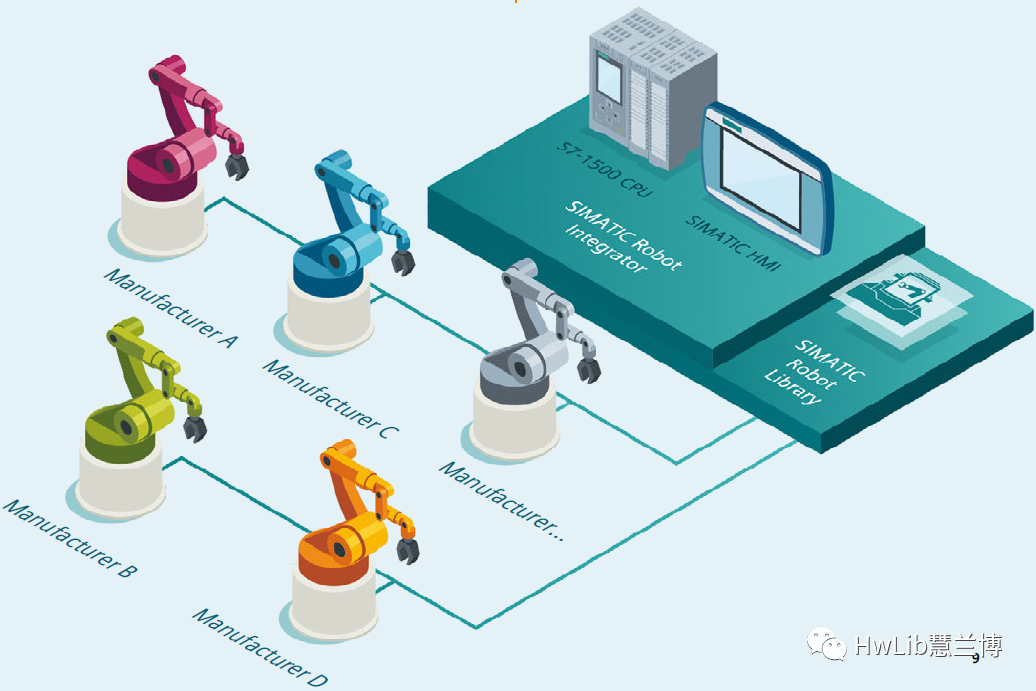

  通過集成的機器人庫(SIMATIC Robot Integrator)，西門子號稱機器人工程師可以不再需要去熟悉各個廠家的專用軟件及調試工具，只需要熟悉TIA Portal即可。這種方式確實可以減少很多的學習成本，但是實際效果如何，我們拭目以待。









• 云連接

  從LOGO到S7-1500現在都將可以通過open MQTT將數據上傳到云中。除了OPC UA，現在也可以使用MQTT來交互數據。不過MQTT是輕量級的數據交互協議，和OPC UA這種支持建模的協議沒法比。




• 新的網頁編輯工具

  S7-1200/S7-1500內置了WEB SERVER，并且支持簡單的自定義網頁。但是目前的這個功能比較雞肋，往往一個稍大的頁面就會無法下載。從Simatic S7-1200, FW 4.5 / Simatic S7-1500, FW V2.9開始，西門子推出了一款適用于所有設備的統一網絡編輯器(AWP)。通過AWP可以輕松實現自定義頁面，而無需額外的HTML知識。
